Détails sur le produit:
|
Numéro de la pièce: | PC-6 | Application: | Excavatrice, briseur, bouteur, ascenseur, etc. |
---|---|---|---|
La température: | Haute température | Médias: | Eau/huile/eau/à base d'acide |
Couleur: | Silver+Golden+Black | Matériel: | Iron+NBR |
Utilisant: | Pour le contrôle la direction de machine | Partie utilisée: | Valve de poignée, Valve pilote |
Mettre en évidence: | Poussoir de manette de pièces de rechange de valve |

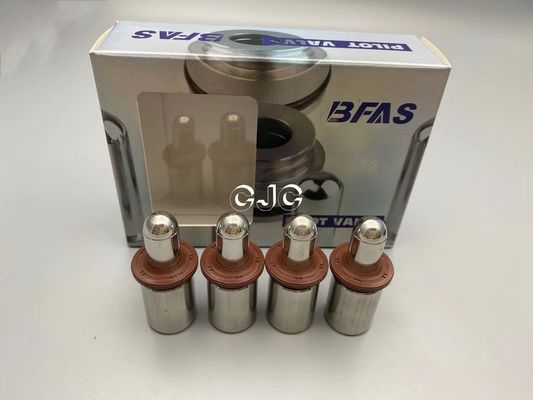

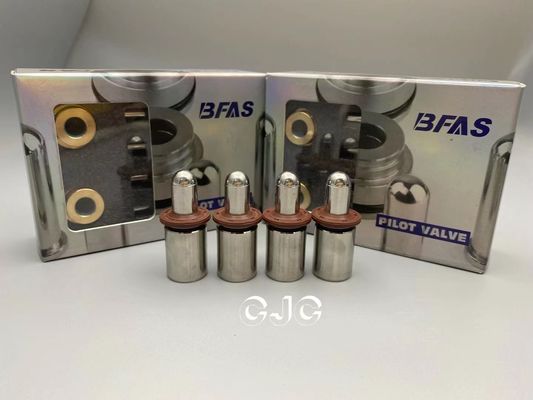

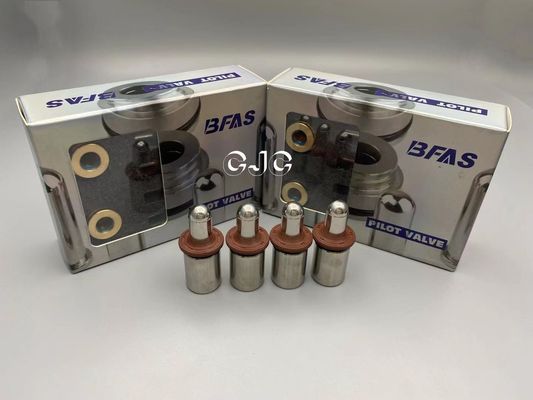

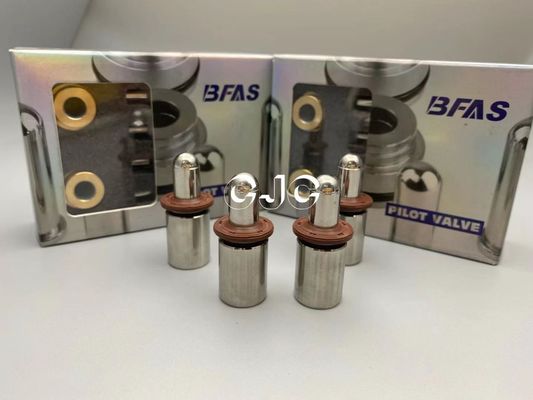

Excavatrice hydraulique Handle Joystick Pusher de Valve High Pressure du pilote PC-6
Spécifications
Nom de produit
|
Excavatrice hydraulique Handle Joystick Pusher de Valve High Pressure du pilote PC-6 |
Matériel
|
Iron+NBR
|
Médias
|
Eau/huile/eau/à base d'acide
|
Couleur
|
Silver+Golden+Black
|
Application
|
Excavatrice, briseur, bouteur, ascenseur, etc.
|
Partie utilisée
|
Valve de poignée, Valve pilote
|
Paquet
|
Pp mettent en sac, cartonnent la boîte
|
Utilisant
|
Pour le contrôle la direction de machine
|
Valve pilote hydraulique décrivent
Les soupapes de commande hydrauliques ont un arrangement prédéterminé de pression qui dicte quand la soupape de commande s'ouvre et se ferme. Pendant que la pression s'accumule autour de la soupape de commande, le capteur de pression détermine quand la valve devrait s'ouvrir. La soupape de commande déchargera alors le fluide hydraulique dans les autres valves jusqu'à ce que l'arrangement de pression soit au-dessous de la pression maximum. Les valves secondaires dépendent complètement de la soupape de commande. Si les coupures ou les défauts de fonctionnement pilotes de quelque façon, le circuit hydraulique entier devient inutilisable.
Un circuit hydraulique est actionné par une pompe conçue pour fournir une pression continue. Une plus grande et plus puissante pompe peut pomper le fluide hydraulique plus rapidement, mais elle emploie également beaucoup plus l'énergie. Un accumulateur hydraulique est un système qui fluide hydraulique pressurisé par magasins. De cette façon, la pompe ne doit pas être assez puissante pour faire face à une montée subite soudaine dans la demande. Au lieu de cela, elle peut continuer à pomper de façon constante le fluide hydraulique et se fonder sur l'accumulateur pour fournir le fluide hydraulique supplémentaire quand elle est nécessaire.
Caractéristiques
HITACHI : | UH04-5 UH07-7O/N UH09 UH09-7 EX60-1/2/3/5/6 EX90-1 EX100-1 EX100-2 EX100-3 EX100-5 EX120-1 EX120-2 EX120-3 EX120-5 EX120-6 EX160-1 EX200-1 EX200-2 EX200-3 EX200-5 EX200-6 EX210-5 EX220-1 EX220-3 EX220-5 EX220-6 EX270 EX300-1 EX300-3 EX300-5 EX300-6 EX330-3 EX400-1/2/3/5/6 EX450-1/2/3/5/6 ZAX55 ZAX60 ZAX70 ZAX100-1 ZAX100-2 ZAX135 ZAX200-1/6 ZAX210 ZAX225 ZAX230 ZAX230-5 ZAX240 ZAX250-8 ZAX270 ZAX330 ZAX350-3 ZAX360 ZAX360-3-N ZAX360-O ZAX450 | |||||||
KOBELCO : | SK07-N2 SK55 SK60-1 SK60-2 SK60-3 SK60-5 SK60-6 SK100-1 SK100-2 SK100-3 SK100-5 SK100-6 SK120-1 SK120-2 SK120-3 SK120-5 SK120-6 SK135-7 SK200-1 SK200-2 SK200-3 SK200-5 SK200-6 SK200-6E SK200-7 SK200-8 SK210-6E SK210-7 SK210-8 SK230-6 SK230-6E SK220-3 SK220-6 SK235 SK250-8 SK300-3 SK300-6 SK310-3 SK320-3 SK320-6E SK320-6 SK330-8 SK350 SK350-6 SK350-8 SK400-3 SK09 SK450 | |||||||
SUMITOMO : | SH60 SH75 SH100 SH120-1/2/3/5 SH160 SH200-1/A3 SH210 SH220 SH220A3 SH260 SH300-2 SH350 LS2650FJ-2 LS2800CJ/DJ/EJ/FJ-2 LS2800FJ2 LS2800F2 LS3400EA LS3400FJ LS4300 | |||||||
KATO : | HD250SE-2 HD250-5/7 HD307 HD400SE-2 HD400SEN2 HD400-5/7 HD450-5/7 HD510 HD512 HD550-5/7 HD700-2/5 HD700-7 HD770-1 HD770-2 HD800-5 HD800-7 HD820-1/2/3 HD900-5/7 HD1023 HD1220SE-2 HD1250-5/7 HD1430 HD1880-7 HD900-7 HD880 |
